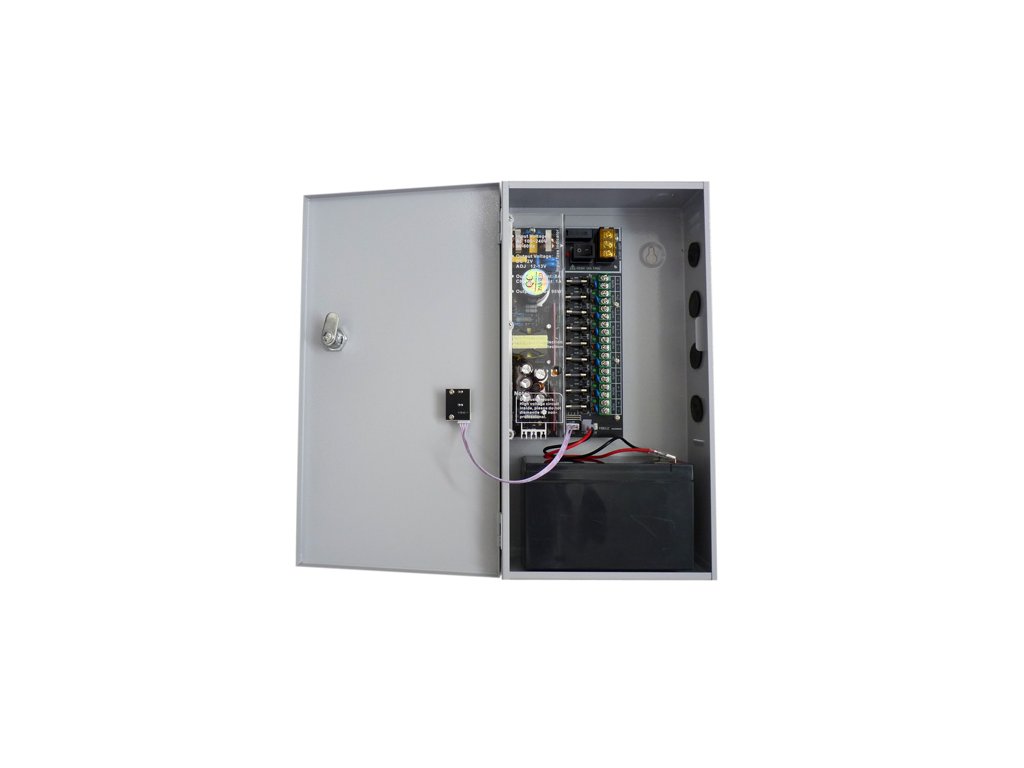

Stabilizovaný napájecí zdroj pro devět spotřebičů s okruhem pro nabíjení a připojení záložní baterie. Nastavitelné výstupní napětí DC 12-13V, každý port max. 1,5A. Celkový výstupní proud 8A. Skříňka na zeď s instalovaným PCB, kabelové průchodky. Připojení kabelů k interní svorkovnici. Ochrana proti zkratu přístrojovou pojistkou, ochrana proti přepětí. LED signalizace funkčnosti portů.
Bateriový okruh dobíjen 1A. Ochrana proti zkratu baterie a ochran baterie proti úplnému vybití.
Upozornění: baterie není součástí balení.
Specifikace:
Výstupní obvody:
- výstupní napětí: 12V DC, nastavitelné v rozpětí 11,5-13,4V DC, regulace trimrem
- výstupní proud součtem ze všech portů: 8A (+1A dobíjení baterie)
- výstupní proud na každém portu: určen pojistkou 1,5A
- celkový výstupní výkon: 96W (+ 12W dobíjení baterie)
- ochrana proti zkratu a přetížení výstupů: chráněn tavnou přístrojovou pojistkou na každém portu, standardní typ 5x20mm, Fast, 1,5A
- ochrana výstupů proti přepětí: varistorem (prahové napětí 40V)
- LED diody diagnostikují stav portů, na první pohled je např. rozpoznatelná vyhořelá pojistka
- vypínač uvnitř skříňky
- možnost odpojení výstupu propojkou bez nutnosti odpojování vodičů
- hlavní pojistka uvnitř skříňky, signalizace LED diodou při závadě
Vstupní obvod:
- vstupní napětí: 100-240V, 50-60Hz
- účinnost: min. 85% při maximální zátěži
- zemnící body na desce, skříňka propojena s ochranným vodičem
Napájení baterie:
- místo pro baterii do rozměrů (ŠxVxH) 180x119x65mm, baterie není součástí
- baterie nabíjena napětím o cca. 0,8V vyšším než nastavené výstupní napětí, tzn. při výstupu 12V nabíjí při napětí cca. 13V, max. proudem 1A
- ochrana proti zkratu baterie, vadná baterie nezpůsobí závadu napájecího systému, je automaticky odpojena
- ochrana proti úplnému vybití baterie (pokud napětí na baterii klesne pod cca. 11,4V) zabraňuje se tak poškození baterie
- resetovací tlačítko baterie, použijete pouze při výměně vadné baterie, není nutné vypínat napájení
- napojení baterie standardními Faston konektory (6,3mm šíře)
- pozn. nastavení výstupní napětí nemá vliv na napětí při práci z baterie (zdroj nepracuje jako napěťový měnič), proto věnujte pozornost výkonu baterie a skutečně poskytovanému napětí při výpadku. Při větším proudovém odběru doporučujeme také dobré připevnění Fastonů na konektor z baterie pro snížení přechodového odporu.
- pozn. hlavní vypínač uvnitř skříňky odpojuje pouze napájení 230V nikoliv napájení z baterie, pro úplné vypnutí při instalačních činnostech odpojte i konektor baterie

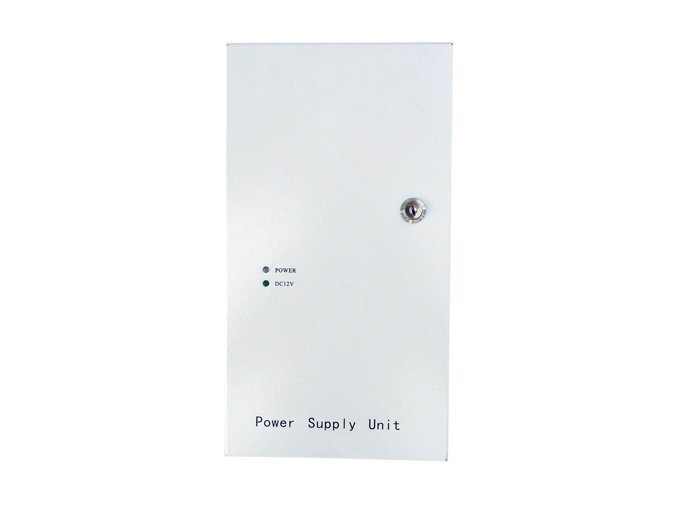

Mechanické vlastnosti:
- kovová skříň, šedé barvy
- skříňka vodivě propojena s ochranným vodičem
- rozměr (ŠxVxH) 197x364x72mm
- připevnění na zeď (dva závěsné body, dva další k zajištění na stěně)

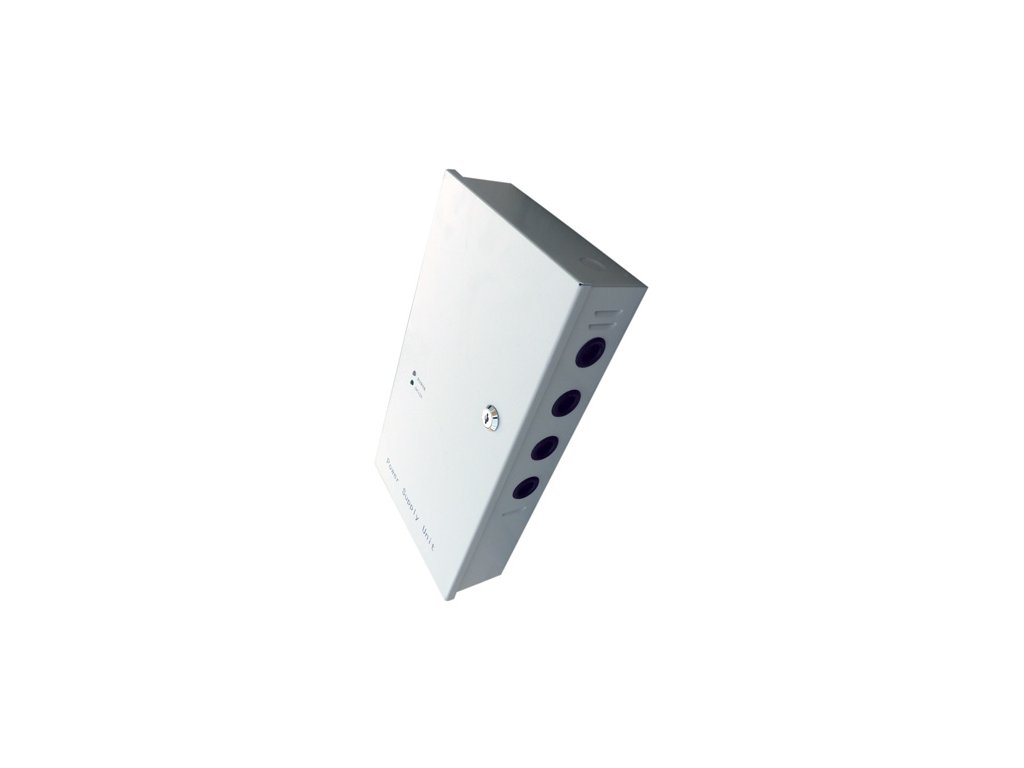

- kabelové průchody čtyři v boční stěně zalepené gumou, jeden vylomitelný v horní části, průměr otvorů 19mm
- dvířka s jednoduchým zámkem
